Uporaba
Kot napajalni, krmilni, priključni in povezovalni kabel za pogonske sisteme s tehnologijo frekvenčnega pretvornika, za fiksno vgradnjo in gibljivo uporabo z občasnim prostim gibanjem brez natezne obremenitve in prisilnega vodenja. Primerno za vgradnjo v suhe, vlažne in mokre prostore, na prostem (samo različica K), ni primerno za v tla.
Posebnosti
- Večinoma odporen na kisline, alkalije in nekatera olja.
- Največja dovoljena nosilnost toka pri temperaturi okolice 30 °C.
- Nizka obratovalna zmogljivost, majhen upor pri spenjanju.
- Različica v črni barvi je UV-odporna, hladno prožen PVC plašč.
- V skladu z EMC omogoča delovanje frekvenčnih pretvornikov brez motenj z optimalno zaščito.
- Zaradi nizke kapacitivnosti je večja dolžina kablov med motorjem in frekvenčnim pretvornikom.
- Prenos večjih moči z enakim prerezom vodnika v primerjavi z običajnimi različicami 2YSL (St) CY.
Namigi
- Skladno z RoHS, skladno z Direktivo 2014/35/EU („Direktiva o nizki napetosti“) CE.
- PWIS/brez silikona (med proizvodnjo).
- Posebne izvedbe, npr. za neposredno vgradnjo v tla 2XSL (St) CYK-J DB 0,6/1 kV EMC (DB = neposredno zakopavanje), druge mere, prečni prerezi, barve žil in plašča na zahtevo.

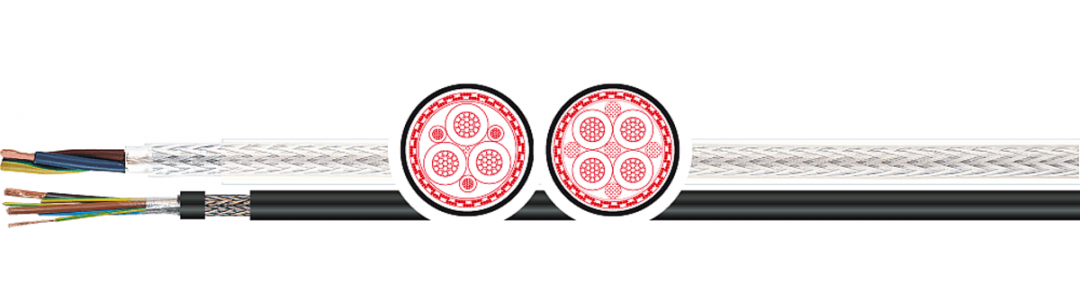

Struktura in tehnični podatki
| Material vodnika | Gole bakrene pramenke |
|---|---|
| Klasa | V skladu z IEC 60228 kl.5 |
| Material izolacije | XLPE |
| Označba žil | Po DIN VDE 0293-308 barvne žile z GNGE |
| Prepletnost | Žile v plasteh |
| Oplet | Alu-kasch. folija, zunaj kovinska stran, zgoraj 100 % kositreni bakreni oplet |
| Material zunanjega plašča | PVC |
| Barva plašča | Transparentna, različica K: črna |
| Nazivna napetost | Uo/U 0,6/1 kV - največja dovoljena obratovalna napetost enofazni in trifazni tok: 700/1200 V, enosmerni tok: 900/1800 V |
| Preskusna napetost | 4 kV |
| Odpornost vodnika | V skladu z IEC 60228 kl.5 |
| Izolacijski upor | Najmanj 200 MΩ x km |
| Trenutna nosilnost | Glej tabelo na desni |
| Zmogljivost | Glej tabelo na desni |
| Najmanjši polmer pregibanja (nameščen) | ≤ 12 mm Ø: 5 xd; ≤ 20 mm Ø: 7,5 xd; > 20 mm Ø: 10 xd |
| Najmanjši polmer pregibanja (premičen) | ≤ 12 mm Ø: 10 xd; ≤ 20 mm Ø: 15 xd; > 20 mm Ø: 20 xd |
| Delovna temp. (nameščen) min/maks | -40 °C / +90 °C |
| Delovna temp. (premičen) min/maks | -5 °C / +90 °C, različica K: -15 °C / +90 °C |
| Največja temperatura na vodniku | + 90 °C v obratovanju; +250 °C v primeru kratkega stika |
| Ognjeodpornost | samogasen in zaviralec gorenja v skladu z IEC 60332-1 |
SKU: T1004900
Zaloga DAR: Ni na zalogi
Zaloga TKD: 1775
..
SKU: T1004907
Zaloga DAR: Ni na zalogi
Zaloga TKD: 375
..
SKU: T1004901
Zaloga DAR: Ni na zalogi
Zaloga TKD: 1628
..
SKU: T1004897
Zaloga DAR: Ni na zalogi
Zaloga TKD: 6715
..
SKU: T1004902
Zaloga DAR: Ni na zalogi
Zaloga TKD: Ni na zalogi
..
SKU: T1004903
Zaloga DAR: Ni na zalogi
Zaloga TKD: 502
..
SKU: T1004898
Zaloga DAR: Ni na zalogi
Zaloga TKD: 866
..
SKU: T1004904
Zaloga DAR: Ni na zalogi
Zaloga TKD: 259
..
SKU: T1004899
Zaloga DAR: Ni na zalogi
Zaloga TKD: 2000
..
SKU: T1004905
Zaloga DAR: Ni na zalogi
Zaloga TKD: 459
..
SKU: T1004906
Zaloga DAR: Ni na zalogi
Zaloga TKD: 1048
..
SKU: T1000983
Zaloga DAR: Ni na zalogi
Zaloga TKD: 3545
..
SKU: T1000996
Zaloga DAR: Ni na zalogi
Zaloga TKD: 34
..
SKU: T1000997
Zaloga DAR: Ni na zalogi
Zaloga TKD: 110
..
SKU: T1000984
Zaloga DAR: Ni na zalogi
Zaloga TKD: 4440
..
SKU: T1001004
Zaloga DAR: Ni na zalogi
Zaloga TKD: 306
..
SKU: T1000978
Zaloga DAR: Ni na zalogi
Zaloga TKD: 815
..
SKU: T1004880
Zaloga DAR: Ni na zalogi
Zaloga TKD: 1821
..
SKU: T1000990
Zaloga DAR: Ni na zalogi
Zaloga TKD: 3437
..
SKU: T1000992
Zaloga DAR: Ni na zalogi
Zaloga TKD: 39
..
SKU: T1000980
Zaloga DAR: Ni na zalogi
Zaloga TKD: 751
..
SKU: T1000993
Zaloga DAR: Ni na zalogi
Zaloga TKD: 1016
..
SKU: T1000981
Zaloga DAR: Ni na zalogi
Zaloga TKD: 4079
..
SKU: T1000994
Zaloga DAR: Ni na zalogi
Zaloga TKD: 4782
..
SKU: T1000995
Zaloga DAR: Ni na zalogi
Zaloga TKD: 120
..
SKU: T1004881
Zaloga DAR: Ni na zalogi
Zaloga TKD: 5811
..
SKU: T1004885
Zaloga DAR: Ni na zalogi
Zaloga TKD: 3549
..
SKU: T1004892
Zaloga DAR: Ni na zalogi
Zaloga TKD: 977
..
SKU: T1004893
Zaloga DAR: Ni na zalogi
Zaloga TKD: 851
..
SKU: T1004886
Zaloga DAR: Ni na zalogi
Zaloga TKD: 1079
..
SKU: T1004894
Zaloga DAR: Ni na zalogi
Zaloga TKD: Ni na zalogi
..
SKU: T1004882
Zaloga DAR: Ni na zalogi
Zaloga TKD: 774
..
SKU: T1004895
Zaloga DAR: Ni na zalogi
Zaloga TKD: 458
..
SKU: T1004887
Zaloga DAR: Ni na zalogi
Zaloga TKD: 3349
..
SKU: T1004888
Zaloga DAR: Ni na zalogi
Zaloga TKD: 269
..
SKU: T1004883
Zaloga DAR: Ni na zalogi
Zaloga TKD: 6294
..
SKU: T1004889
Zaloga DAR: Ni na zalogi
Zaloga TKD: 199
..
SKU: T1004884
Zaloga DAR: 500
Zaloga TKD: 593
..
SKU: T1004890
Zaloga DAR: Ni na zalogi
Zaloga TKD: 27
..
SKU: T1004891
Zaloga DAR: Ni na zalogi
Zaloga TKD: 157
..
