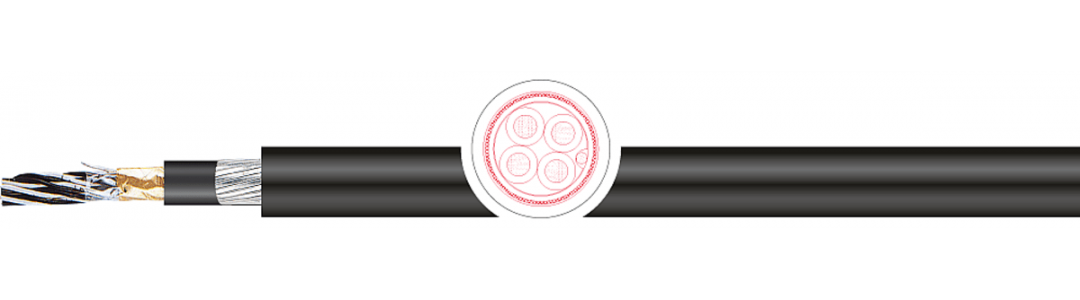

02.08.05.01 - INDUCOM® RE-2X(ST)YSWAY-FL

Uporaba

Instrumentacijski kabel za optimalni prenos analognih in digitalnih signalov brez motenj v merilni, regulacijski in nadzorni tehnologiji. Primerni za lastnovarno uporabo v conah 1 in 2 v skupini II (IEC 60079-14). Primerni za fiksno vgradnjo v suhih in vlažnih prostorih, tudi na prostem in v tleh.

posebnosti

Stabilnejši pri višjih frekvencah in temperaturah žil (+ 90 °C) zahvaljujoč izolaciji žice XLPE (sevalni premreženi polietilen).
Dolge povezave in kratek signalni čas.
Večinoma odporen na kisline, alkalije in določena olja; Standard EN 50288-7.
Zaščita za visoke mehanske zahteve in magnetni ščit (oksidacijsko izolirani oplet iz jeklene žile in dodatni notranji plašč).
Odpornost na olje: ICEA S-73-532 / NEMA WC 57-2004 § 6.9.3.
Odpornost na UV: UL 1581 odsek 1200.
Ognjeodporen v skladu z IEC 60332-1-2 in IEC 60332-3-24 (kat. C).

Namigi

Skladno z RoHS; v skladu z Direktivo 2014/35/EU („Direktiva o nizki napetosti“) CE.
Za lastnovarno uporabo v coni 1 + 2 skupine II v skladu z IEC 60079-14.
Po naročilu so na voljo posebni modeli, npr. ognjeodporni (MiCa), brez halogenov, odporni na olje in kemikalije (svinčeni plašč ali GuardSheath - brez svinca), BS 5308, MESC itd. >> na voljo tudi kot> INDUTHERM < kompenzacijski kabli.

Struktura in tehnični podatki

Material vodnika	Gole bakrene pramenke
Klasa	7-žilna konstrukcija IEC 60228 kl. 2
Material izolacije	XLPE (zamreženi polietilen)
Označba žil	Pari: enobarvni z natisnjenimi številkami, žila A: črna, žila B: bela; Trojni: enobarvni, žila A: bela, žila B: rdeča, žila C: črna, jedro A in C z natisnjenimi številkami
Prepletenost	Pari v plasteh
Plašč 2	Aluminijasta folija (24 μm), spodaj pocinkana. Odtočna žila 0,5 mm² (7x0,30 mm)
Oplet	Pocinkane okrogle ali ravne jeklene žile (SWA)
Material notranjega plašča	PVC, črna
Material zunanjega plašča	PVC
Barva plašča	Črna ali modra RAL 5015 za lastnovarne sisteme
Nazivna napetost	300 V
Preskusna napetost	Žila/žila (AC/DC): 1,5/2 kV (trajanje 1 minuta)
Odpornost vodnika	0,5 mm²: 36,7 Ω/km ali manj; 0,75 mm²: 25,0 Ω/km ali manj; 1,3 mm²: 14,2 Ω/km maks
Izolacijski upor	Najmanj 5 GΩ x km
Trenutna nosilnost	V skladu z DIN VDE, glej tehnično prilogo
Kapacitivnost	Največ 115 nF/km
Induktivnost	Približno 1 mH/km
Spoj	Največ 500 pF / 500 m
Najmanjši polmer pregibanja (nameščen)	10 xd
Delovna temp. (nameščen) min/maks	-40 °C / +70 °C
Delovna temp. (premičen) min/maks	-5 °C / +50 °C
Ognjeodpornost	Samogasen in ognjeodporen v skladu z IEC 60332-1-2 in IEC 60332-3-24 (kat. C)
Odpornost na olje	ICEA S-73-532 / NEMA WC 57-2004 § 6.9.3
