Uporaba
Zaščiteni hibridni kabel z majhno kapacitivnostjo za uporabo v vlečnih verigah v tehnologiji električnega pogona, kot povezovalni kabel med servo krmilnikom in motorjem, v strojih za sestavljanje in namestitev, še posebej primeren za mokro območje prenosnih vodov ali obdelovalnih strojev.
Posebnosti
- Za HIPERFACE DSL®.
- V veliki meri odporen na maščobe, hladilna sredstva in maziva.
- Odporen na olja po DIN EN 60811-2-1.
- Brez silikona (med proizvodnjo).
- Prihranek prostora in teže.
- UV-odporen, brez halogena, odporen proti obrabi.
- 1.000 V UL dovoljenje omogoča vzporedno polaganje z drugimi kabli z nazivno napetostjo 1.000 V.
- Skladno z DESINA.
Namigi
- Skladno z RoHS.
- V skladu z Direktivo 2014/35/EU („Direktiva o nizki napetosti“) CE.
- Na zahtevo izdelujemo posebne izvedbe, druge dimenzije, prereze, barve žil in plašča.
- HIPERFACE DSL® je zaščitena blagovna znamka družbe SICK AG.

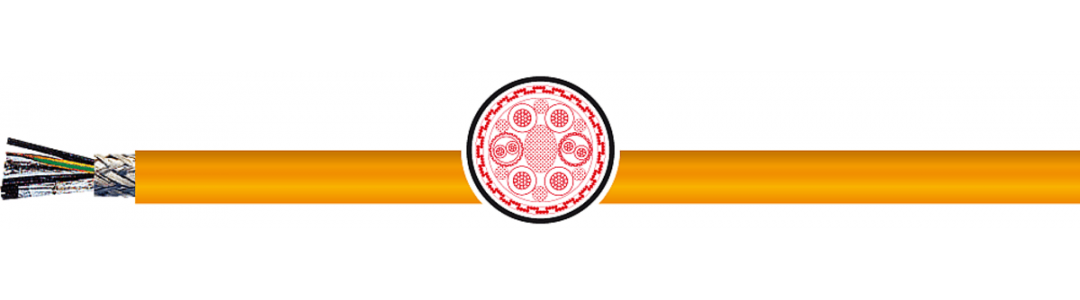

Struktura in tehnični podatki
| Material vodnika | Gole bakrene pramenke |
|---|---|
| Klasa | V skladu z IEC 60228 kl. 6, stolp. 4. |
| Material izolacije | PELON®2 |
| Označba žil | SW s tiskom WS: U/L1/C/L +; V/L2; W/L3/D/L- & 1 žila GNGE; signalni par: WS, BL, krmilni par (neobvezno): SW s številkami WS 5 + 6 |
| Plašč | Signalni par/nadzorni par: vsak z zakasnitvijo. Cu pleteni oplet, opt. pokritost ca. 85 % |
| Oplet | Pocinkani bakreni oplet; opt. pokritost ca. 85 % |
| Prepletenost | Skupaj prepletene žile in elementi |
| Material zunanjega plašča | PUR |
| Barva plašča | Oranžna, RAL 2003 |
| Nazivna napetost | Napajalne žile/krmilne: IEC: 0,6/1kV; UL/CSA: 1kV; signalni par: največ 300V |
| Preskusna napetost | Moč/krmilne žile: 4 kV, signalni par: 1 kV |
| Odpornost vodnika | Pri + 20 °C v skladu z IEC 60228 kl. 6 |
| Izolacijski upor | Pri +20 °C ≥ 20 MΩ x km |
| Trenutna nosilnost | V skladu z DIN VDE |
| Impedanca | Signalni par: približno 100 ohmov |
| Hitrost prenosa podatkov | 9.375 Mbaud do 100 m |
| Najmanjši polmer pregibanja (nameščen) | 5 xd |
| Najmanjši polmer pregibanja | 7,5 xd <10m VW | 10 xd ≥ 10 m VW |
| Delovna temp. (nameščen) min/maks | -50 °C / + 80 °C |
| Delovna temp. (premičen) min/maks | -40 °C / +80 °C |
| Ognjeodpornost | Ognjeodporen v skladu z IEC 60332-1-2, FT1, VW-1 |
| Preskušanje | UL/CSA - cURus 1.000 V, 80 °C |
| Hitrost prenosa | Nepodprto: največ 5 m/s |
| Dolžina | Največ 25 m (VW) |
| Pospešek | največ 10 m/s² |
SKU: T1504871
Zaloga DAR: Ni na zalogi
Zaloga TKD: 392
..
