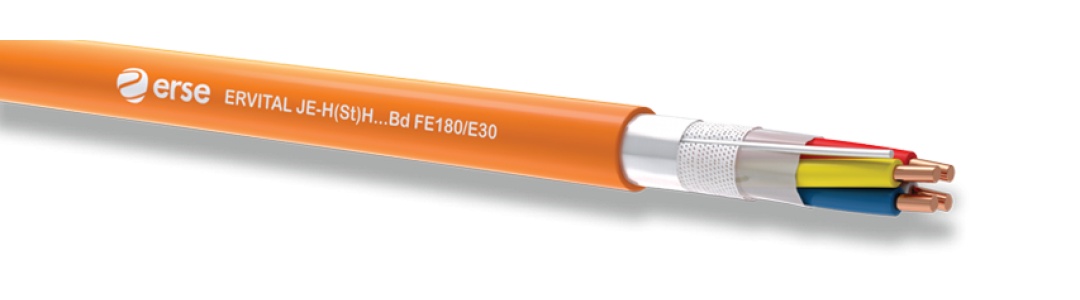

H_Bd_FE180_E30-1080x300w.png "ERVITAL JE-H(St)H...Bd FE180/E30")
Uporaba
- Na mestih, kjer obstajajo elektromagnetne motnje in vplivi
- V zaprtih prostorih, kjer je velika gostota ljudi
- Instrumentacijsko in krmilno inženirstvo
- Industrijska elektronika
- Računalniki in pisarniški stroji
- Notranji komunikacijski sistemi
- Notranji zvočni sistemi
- Na mestih, kjer je treba zaščititi človeška življenja ter dragocene materiale in opremo
Konstrukcija
| Prevodnik | IEC 60228; VDE 0295; EN 60228 razred 1 Elektrolitski baker |
| Izolacija | Polimerna spojina s prečno vezano keramiko |
| Barvna koda | VDE 0815 |
| Pletenje | 2-parna zvezdna četverica, več kot 2 para v slojih |
| Ovijanje | PES trak + steklena vlakna |
| Zaščita | Odtok iz kositrane bakrene žice + Al-Pes trak |
| Plašč | EN 50290-2-27 HFFR spojina |
| Barva plašča | RAL 3000 rdeča ali RAL 2003 oranžna |
Tehnične karakteristike
| ODPORNOST | IZOLACIJSKA ODPORNOST (min) |
MEDSEBOJNA KAPACITETA | OBRATOVALNA NAPETOST |
PREGIBANJE | TESTNA NAPETOST | TEMPERATURNO OBMOČJE | |
0,6 mm 0,8 mm 1,0 mm 1,5 mm² 2,5 mm² |
Ω/km 130 73,2 44,6 24,6 15,1 |
100MΩxkm | 120nF/km | 225V | 10x Cable Ø | 0,6/0,8mm: 500V >1,0mm: 1000V |
-40ºC +70ºC |
Požarni test
| TEST OGNJEODPORNOSTI | TEST ŠIRJENJA PLAMENA | TEST GOSTOTE DIMA | TEST KOROZIVNOSTI PLINOV PRI GORENJU |
| IEC 60332-1-2 VDE 0482-332-1-2 EN 60332-1-2 BS EN 60332-1-2 |
IEC 60332-3-24 VDE 0482-332-3-24 EN 60332-3-24 BS EN 60332-3-24 |
IEC 61034-2 VDE 0482-1034-2 EN 61034-2 BS EN 61034-2 |
IEC 60754-2 VDE 0482-754-2 EN 60754-2 BS EN 60754-2 |
| TEST BREZ HALOGENOV | TEST CELOVITOSTI TOKOKROGA (FE 180) | TEST CELOVITOSTI TOKOKROGA S UDARCI (PH 120) | TEST CELOVITOSTI KABELSKEGA SISTEMA (E30) |
| IEC 60754-1 VDE 0482-754-1 EN 60754-1 BS EN 60754-1 |
IEC 60331-23 |
Certifikati
