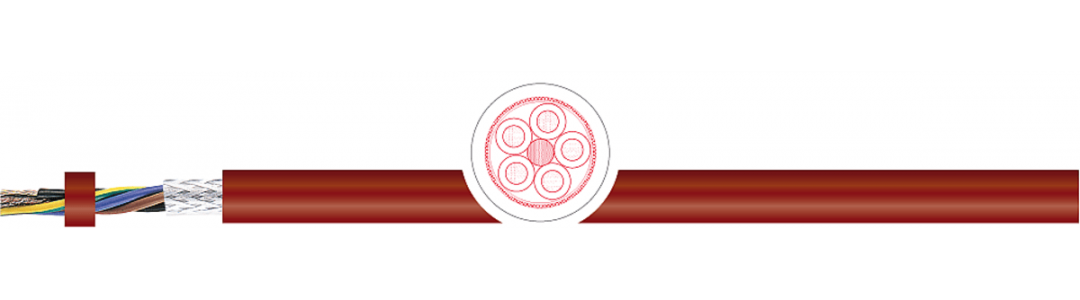

08.04.04 - SIHF+C / SIHF-SI+C

Uporaba

Odporni na toploto in mraz, energijski, krmilni in priključni kabli v električnih sistemih, za prenos podatkov in signalov brez motenj, za fiksno namestitev in prilagodljivo uporabo s prostim gibanjem brez nateznih napetosti in brez prisilnega vodenja. Primerno za vgradnjo v suhe, vlažne in mokre prostore, vendar ne v tla na prostem.

Posebnosti

Večinoma odporen na kisline, alkalije in nekatera olja.
V primeru požara ni širjenja požara, celovitosti izolacije in nizke gostote dima.
Odporen na ozon, vlago in vreme.
Priporočljivo za uporabo v skladu z EMC.
Od +100 °C v odsotnosti zraka se mehanske lastnosti silikonskih kablov prezgodaj zmanjšajo, zato je treba zagotoviti zadostno prezračevanje.

Namigi

Skladno z RoHS.
V skladu z Direktivo 2014/35/EU („Direktiva o nizki napetosti“) CE.
SIHF-SI + C: z notranjim plaščem.
Na zahtevo izdelujemo posebne izvedbe, druge dimenzije, prereze, barve žil in plašča.

Struktura in tehnični podatki

Material vodnika	Pocinkane bakrene pramenke
Klasa	V skladu z IEC 60228 kl. 5
Material izolacije	Silikon
Označba žil	Do 5 žil po DIN VDE 0293-308 barvne žile; od 6 žil: črne žile z belimi številkami z ali brez GNGE
Prepletenost	Žile v plasteh
Oplet	Kositreni bakreni oplet; opt. pokritost ca. 85 %
Material notranjega plašča	SIHF-SI + C: silikon
Barva notranjega plašča	Rdeče-rjava
Material zunanjega plašča	Silikon
Barva plašča	Rdeče-rjava
Nazivna napetost	Uo/U: 300/500 V
Preskusna napetost	2 kV; žila/oplet: 1 kV
Odpornost vodnika	Pri +20 °C v skladu z IEC 60228 kl. 5
Izolacijski upor	Najmanj 2,0 GΩ x km
Trenutna nosilnost	V skladu z DIN VDE glej tehn. priloga
Najmanjši polmer pregibanja (nameščen)	5 xd
Najmanjši polmer pregibanja (premičen)	12 xd
Delovna temp. (nameščen) min/maks	-60 °C / +180 °C; kratkoročno: +200 °C
Temperatura na vodniku maks.	+180 °C
Brez halogena	Brez halogena v skladu z IEC 60754-1
Jedkost	V skladu z IEC 60754-2
Ognjeodpornost	Samogasen in ognjeodporen v skladu z IEC 60332-1-2
Standardi	Na osnovi EN 50525-2-83
